Cilindru cu pereți-subțiri din aliaj de titan Gr.5

Aliajul de titan Gr.5, corespunzător gradului domestic TC4, are o compoziție nominală de Ti-6Al-4V. Este un aliaj de titan dublă-fazic cu un echivalent de molibden de 2,9 și un echivalent de aluminiu de 7,0. Prezintă o serie de avantaje, inclusiv rezistență ridicată, duritate ridicată, plasticitate bună, precum și rezistență la temperatură ridicată și la coroziune. Gr.5 este în prezent cel mai utilizat și cel mai mare aliaj de titan de producție, reprezentând mai mult de 50% din utilizare. Acest aliaj este utilizat în principal în stare de recoacere, dar poate fi, de asemenea, consolidat prin tratarea cu soluție și îmbătrânire. Produsele finite și semi-produsele includ în principal bare, plăci subțiri, plăci groase, profile, precum și piese forjate și turnate. Cu toate acestea, titanul și aliajele de titan au o conductivitate termică scăzută, ceea ce face dificilă disiparea căldurii în timpul prelucrării, ceea ce nu numai că accelerează uzura sculei, ci și provoacă cu ușurință arderea piesei de prelucrat. Acest lucru este deosebit de dificil pentru piesele aerospațiale-subțiri și pentru cilindrii cu pereți subțiri utilizați în echipamentele marine, ceea ce face prelucrarea dificilă și consumatoare de timp.

1. Toleranța dimensională

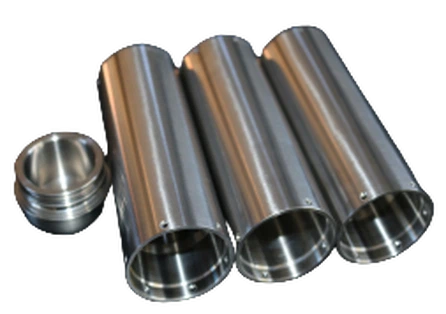

Figura 1 prezintă țagla de bară pentru prelucrarea cilindrilor cu pereți subțiri-din aliaj de titan Gr.5. Indicatorii de tracțiune și de microstructură la temperatura camerei îndeplinesc cerințele standardului AMS4928. Figura 2 prezintă cilindrul cu pereți-subțiri din aliaj de titan Gr.5, cu un diametru exterior de 150 mm, un diametru interior de 146 mm și o lungime de 600 mm. Cea mai subțire parte a peretelui interior al cilindrului are doar 1,5 mm. Toleranța la verticalitatea portului final trebuie să fie de 0,05 mm, rotunjime de 0,1 mm, dreptate de 0,5 mm și alte toleranțe îndeplinesc cerințele standardului ISO2768.

2. Rugozitate
După prelucrarea cilindrului cu pereți-subțiri din aliaj de titan Gr.5, trebuie utilizat un tester de rugozitate pentru inspecție. Rugozitatea suprafeței exterioare trebuie să fie mai mică de Ra 1,6 μm, iar rugozitatea suprafeței de etanșare a portului trebuie să fie mai mică de Ra 0,8 μm.


Domeniul aerospațial este principalul consumator de aliaj de titan Gr.5, utilizat în principal pentru fabricarea diferitelor grinzi, șine glisante și trenuri de aterizare în structurile aeronavelor, precum și ventilatoare, pale și discuri compresoare în motoarele aero, și carcasele și recipientele sub presiune ale rachetelor spațiale, împreună cu diferite tipuri de elemente de fixare. În același timp, aliajul de titan Gr.5 este utilizat pe scară largă în componentele dispozitivelor de desalinizare a apei de mare, cum ar fi condensatoare, distilatoare, schimbătoare de căldură, pompe, supape și țevi. În câmpul-de adâncime, este utilizat în dispozitive precum UUV-uri, AUV-uri, ROV-uri, geamanduri și sonare, capabile să funcționeze la adâncimi de până la 6000 de metri, ceea ce îl face unul dintre cele mai utilizate aliaje de titan în echipamentele marine.

Cilindrii cu pereți-subțiri din aliaj de titan Gr.5 trebuie curățați temeinic, măsurați pentru toleranțe dimensionale folosind o mașină de măsurat în coordonate și trebuie furnizate date de inspecție. Aspectul trebuie să aibă o culoare uniformă, fără bavuri, urme de scule și exces de material și ar trebui să fie ambalat și transportat într-o cutie de lemn dedicată.


Compania este specializată în forjarea și prelucrarea de precizie a materialelor metalice neferoase, cum ar fi titanul, aliajele de titan și aliajele de aluminiu de 20 de ani. Este o întreprindere de înaltă-tehnologie și o întreprindere mică sau mijlocie-specializată și inovatoare, echipată cu 260 de seturi de echipamente de producție, inclusiv centre de prelucrare compozite de strunjire cu cinci{-axe- HELLER, centre de frezare cu portic CNC și mașini de măsurat coordonate. Compania deține capacități complete de procesare profundă a lanțului industrial, de la materii prime din titan și aliaje de titan până la componente de precizie.
